AS系列機型特點

1.1控制系統

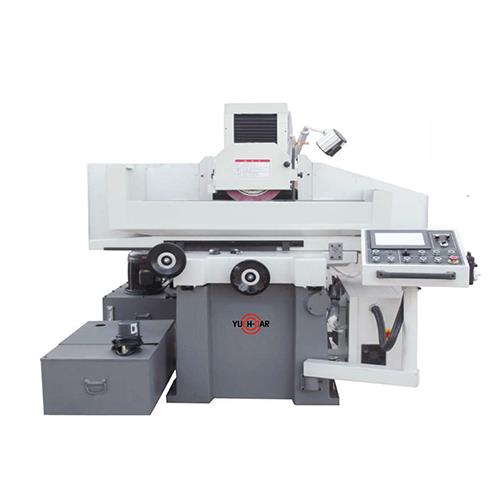

我公司AS系列平面磨床為三軸全自動型。工作臺左右運動為液壓系統自動進給，主軸上下與前后進給均采用伺服馬達，整機配裝進口名牌“PLC”模塊，同時配裝電子手輪（0.001mm），10＂觸模屏，機床前后采用電子定距，整機具有剛性強、效率高、操作簡單方便，精度穩定，性能可靠，性價比好等特點。

1.2 機床主導軌采用雙“V”軌設計結構

機床主導軌設計改變了過去普遍采用的“V—平”軌設計結構，機床工作臺左右及前后進給移置導軌，全部采用“V—V”雙V軌設計結構，與常規“V—平”軌結構相比，盡管制造工藝難度復雜，但極大的提高了機床導軌導向精度穩定性，同時本公司產品輔助導軌全部粘貼世界知名品牌—意大利產導軌耐磨片，經安裝人員精密鏟花配作，進一步提高了機床加工精度和精度穩定性。從而更好的適應各種材質精密零件的加工要求。

1.3臺灣原裝液壓系統，液壓運行安全可靠

整機選用進口臺灣知名品牌原裝液壓系統總成。該系統使用臺灣名牌廠家生產的優質定量式液壓油泵供油，配裝優質低噪音馬達，流量和方向控制使用高精度的磨床專用控制閥，與同類產品常規使用的供油方式相比，具有整機油量輸出流量穩定、系統噪音低、內溢少、壓力調整靈敏度高，機臺選用臺灣雙軸型油缸，活塞采用日本NOK油封。工作臺換向沖擊小，緩沖效果好，機臺運動平穩，質量穩定，使用壽命長，系統故障率低，加工精度高，特別適用于精密研磨，磨削效果好。

1.4采用臺灣原裝精密主軸

我公司精密成型平面磨床整機選用進口臺灣原裝精密主軸，和世界知名品牌臺灣產“準力”牌、“宇青”牌、“福?！迸凭艹尚推矫婺ゴ才渲玫闹鬏S是臺灣同一廠家、同一品牌的產品。該主軸軸芯材質選用日本產優質合金鋼材料，經過反復調質和強定性熱處理，并采用日本“NSK”原裝P4級超緊密斜角接觸軸承，搭配雙層壁加高立柱及主軸支撐結構體，主軸前端采用法蘭式與機床主軸支承座緊密連接，遠比傳統機型采用的主軸束鎖緊式結構加工精度高、精度穩定性好、剛性強，主軸系統配置“V-3”級低震動馬達，確保高速運轉情況下，旋轉精度高、低噪音、無震感、承載能力大，主軸同時采用多層迷宮防水防塵結構，日本產高級高速油脂潤滑，潤滑性能可靠，主軸使用壽命長，特別適用于超硬工件的成型研磨和用于各種精密零件的加工。主軸端定心錐度跳動精度確保在0.002mm以內。

1.5機床關鍵零部件和其他進口零件

機床鑄件全部采用優質樹脂砂高牌號鑄件，用電爐澆鑄，電爐時效處理，粗加工后再經嚴格震動時效處理，以期徹底消除鑄件及加工造成的殘余應力，確保機床精度的穩定性和使用壽命。導軌耐磨片采用意大利名牌產品。整機前后進給絲桿，配置為臺灣原裝精密滾珠絲桿，軸承全部選用日本產“NSK”等知名品牌，機床采用獨立潤滑泵強制性自動循環潤滑系統。潤滑系統零件全部選用臺資企業優質產品，整機機身內部制作有經精心設計的潤滑油獨立循環回路，潤滑油全部自動回收，再經系統自動過濾處理后重復循環使用，機床潤滑部位潤滑充分，持續順暢不滲漏，確保整機運動精度的穩定性并大大延長了整機的使用壽命。

YD-2550AS技術規格表

YD-3060AS技術規格表

YD-4080AS技術規格表
